Gitterträger - Sicherungselement im Tunnelbau

Die Pantex® Gitterträger, speziell für die besonderen Anforderungen im modernen Tunnelbau entwickelt und in weltweit realisierten Tunnelprojekten bewährt, bilden den Markenkern der TAT GmbH.

Bergmännisch vorgetriebene Tunnel werden überwiegend in Spritzbetonbauweise aufgefahren. Unter Berücksichtigung des umgebenden Gebirges als mittragendem Bauteil werden zur Sicherung der Hohlraumbegrenzung Spritzbeton, Betonstahlmatten, Anker und Gitterträger eingesetzt.

Wesentliches Merkmal der Spritzbauweise ist die möglichst früh einsetzende Sicherung der Hohlraumbegrenzung durch eine Spritzbetonschale. Bei günstig gewählter Geometrie wird sie vor allem durch Ringdruckkräfte beansprucht. Eine Bewehrung mit Pantex® Gitterträger erhöht besonders bei jungem Spritzbeton die Lastaufnahmefähigkeit dieser Schale beträchtlich. Die Verbundfähigkeit der Gitterträger mit dem Spritzbeton ist aufgrund der mechanischen und geometrischen Eigenschaften von Spritzbeton und Pantex® Gitterträger herausragend, garantiert damit höchste Lastaufnahmefähigkeit und hat sich international durchgesetzt.

Pantex®

Für diese wesentlichen Trageelemente werden nachfolgende Materialien/ Werkstoffe eingesetzt.

Gurtstäbe

Glatter oder gerippter Betonstahl B500 B (DIN 488-1)
B 550 B (ÖNORM B 4707)

Verbindungen

Flachstahl oder Winkelstahl der Mindeststahlgüte S235 (EN 10025-2)
Schrauben der Standardgüte 8.8 (EN ISO 898-1)
Pantex® Winkelstahlverbindung, geschraubt: Überträgt Druckkräfte, Querkräfte und Biegemomente. Der biegesteife Anschluss sorgt für die Übertragung der vollen Schnittkräfte des Trägers (Druck- und Zugkräfte, Biegemoment, Querkraft). Eine leichte und schnelle Montage vor Ort wird durch die angebotenen Systeme gewährleistet.
Pantex® Keilbolzenverbindung: Überträgt Druckkräfte und Querkräfte. Gelenkiger Anschluss, der Normalkräfte (Druck) und Querkräfte des Trägers an den Stoßstellen überträgt. Verbindungen dieser Art werden z. B. bei temporären Verbindungen (Ulmenvortrieben) eingesetzt. Die Verbindung wird durch Keile gesichert.
Pantex® hochfeste Flachstahlverbindung: Überträgt sehr hohe Druckkräfte, Querkräfte und Biegemomente. Diese neu entwickelte hochfeste Verbindung überträgt wesentlich höhere Kräfte als die anderen genannten Verbindungen. Sie wird bei besonderen statischen Anforderungen eingesetzt.
Sonderausführungen auf Anfrage

Vorteile

Sofortige Sicherungsmaßnahme des Ausbruchquerschnitts
Profillehre beim Aufbringen des Spritzbetons und beim Ausbruch des nächsten Abschlages
Optimales Einspritzverhalten, kompletter Verbund mit der Spritzbetonschale
Leichte Anpassung an die Ausbruchsgeometrie
Auflager für Vorpfändbleche und Spieße
Leichter und schneller Aufbau, einfache Handhabung
Spieße können sowohl über als auch durch den Gitterträger hindurch gebohrt werden

Pantex®

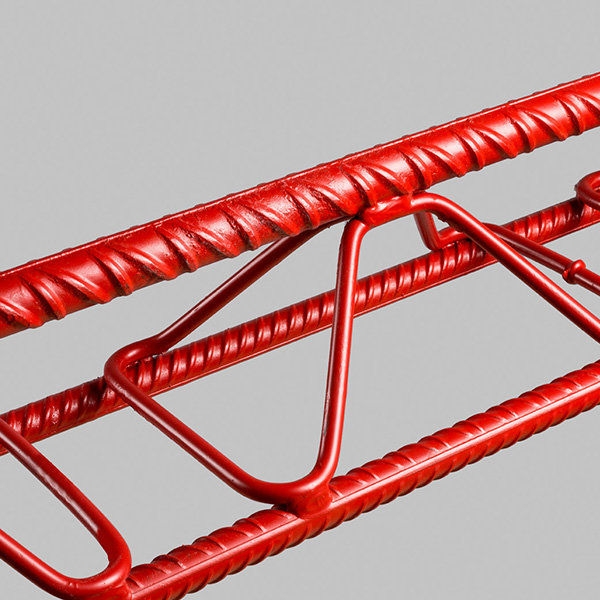

Pantex® Light

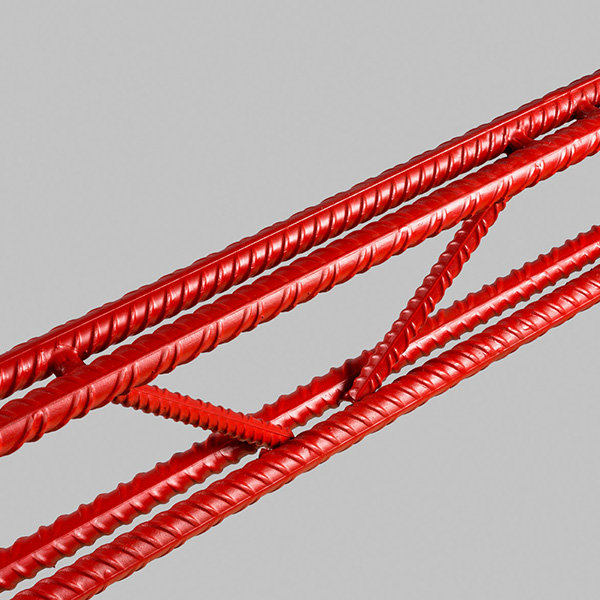

Pantex® Compact

Pantex® Hochfeste Verbindung

Pantex® 3-Gurt Gitterträger

Mit räumlichen Diagonalen werden 3 Gurte zu einem Träger verbunden. Dabei kann der Einzelstab je nach Erfordernis wahlweise bergseitig oder tunnelseitig angeordnet werden. Durch die Formgebung des Trägers ist eine Anpassung an jede Ausbruchsgeometrie möglich. Die räumlichen Aussteifungselemente reduzieren die lokalen Knicklängen der Gurtstäbe und gewährleisten neben einer hohen Normal- und Biegemomentbeanspruchbarkeit eine sichere Übertragung der Querkräfte auch im nicht eingespritzten Zustand.

Zum Vergrößern bitte anklicken.

Pantex® 4-Gurt

Gitterträger mit räumlichen Diagonalen werden mit 4 Gurten zu einem Träger verbunden. Durch die Formgebung des Trägers ist eine Anpassung an jede Ausbruchsgeometrie möglich. Die räumlichen Aussteifungselemente reduzieren die lokalen Knicklängen der Gurtstäbe und gewährleisten neben einer hohen Normal- und Biegemomentbeanspruchbarkeit eine sichere Übertragung der Querkräfte auch im nicht eingespritzten Zustand.

Zum Vergrößern bitte anklicken.
